双排球式回转支承

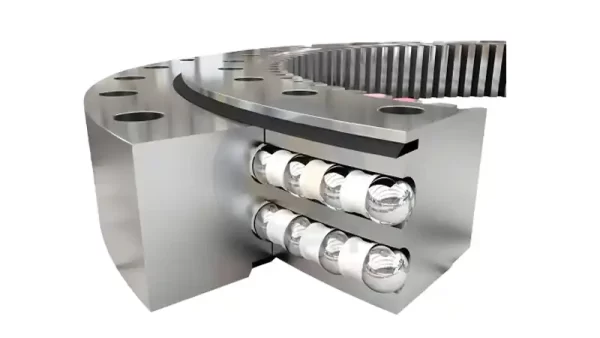

双排球式回转支承由上下两列钢球构成，内外圈均设有独立的滚道，结构相对简单但承载能力突出。由于采用两列钢球接触结构，其可同时承受较大的轴向力和径向力，并具备一定的倾覆力矩承载能力。与单排结构相比，双排球式回转支承在尺寸与承载之间实现了合理平衡，更适合中大口径及需要大负荷支撑的场合。该结构无需复杂的预紧处理，装配灵活，旋转阻力小，运行稳定。常见形式包括无齿、外齿和内齿三种，可满足不同驱动方式的需求。整体设计注重实用性和经济性，是常用的结构类型之一，广泛应用于起重运输机械、建筑机械及中等强度的回转平台。

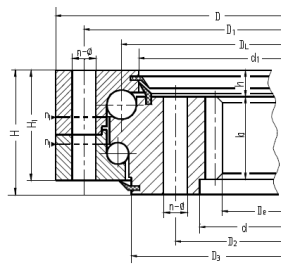

型号 DL mm	De mm	D mm	d mm	H mm	n	φ mm	M mm	m mm	z	参考重量 kg
023.25.500	257	616	384	106	20	18	16	5	72	126
024.25.500	350.4	616	384	106	20	18	16	6	59	128
023.25.560	417	676	444	106	20	18	16	5	84	143
024.25.560	410.4	676	444	106	20	18	16	6	69	144
023.25.630	482.4	746	514	106	24	18	16	6	81	160
024.25.630	475.2	746	514	106	24	18	16	8	60	162
023.25.710	560.4	826	594	106	24	18	16	6	94	183
024.25.710	555.2	826	594	106	24	18	16	8	70	184
023.30.800	619.2	942	658	124	30	22	20	8	78	300
024.30.800	614	942	658	124	30	22	20	10	62	301
023.30.900	715.2	1042	758	124	30	22	20	8	90	337
024.30.900	714	1042	758	124	30	22	20	10	72	335
023.30.1000	814	1142	858	124	36	22	20	10	82	371
024.30.1000	796.8	1142	858	124	36	22	20	12	67	383
023.30.1120	924	1262	978	124	36	22	20	10	93	429
024.30.1120	916.8	1262	978	124	36	22	20	12	77	432
023.40.1250	1012.8	1426	1074	160	40	26	24	12	85	746
024.40.1250	1013.6	1426	1074	160	40	26	24	14	73	741
023.40.1400	1156.8	1576	1224	160	40	26	24	12	97	850
024.40.1400	1153.6	1576	1224	160	40	26	24	14	83	850
023.40.1600	1349.6	1776	1424	160	45	26	24	14	97	979
024.40.1600	1350.4	1776	1424	160	45	26	24	16	85	972
023.40.1800	1545.6	1976	1624	160	45	26	24	14	111	1117
024.40.1800	1542.4	1976	1624	160	45	26	24	16	97	1116
023.50.2000	1702.4	2215	1785	190	48	33	30	16	107	1733
024.50.2000	1699.2	2215	1785	190	48	33	30	18	95	1732
023.50.2240	1942.4	2455	2025	190	48	33	30	16	122	1956
024.50.2240	1933.2	2455	2025	190	48	33	30	18	108	1973
023.50.2500	2203.2	2715	2285	190	56	33	30	18	123	2164
024.50.2500	2188	2715	2285	190	56	33	30	20	110	2204
023.50.2800	2491.2	3015	2585	190	56	33	30	18	139	2486
024.50.2800	2488	3015	2585	190	56	33	30	20	125	2485
023.60.3150	2768	3428	2872	226	56	45	42	20	139	4137
024.60.3150	2758.8	3428	2872	226	56	45	42	22	126	4167
023.60.3550	3168	3828	3272	226	56	45	42	20	159	4700
024.60.3550	3176.8	3828	3272	226	56	45	42	22	145	4627
023.60.4000	3616.8	4278	3722	226	60	45	42	22	165	5298
024.60.4000	3610	4278	3722	226	60	45	42	25	145	5309
023.60.4500	4122.8	4778	4222	226	60	45	42	22	188	5952
024.60.4500	4110	4778	4222	226	60	45	42	25	165	6011

型号 DL mm	De mm	D mm	d mm	H mm	n	φ mm	M mm	m mm	z	参考重量 kg
021.25.500	644	616	384	106	20	18	16	5	126	130
022.25.500	646. 8	616	384	106	20	18	16	6	105	130
021.25.560	704	676	444	106	20	18	16	5	138	146
022.25.560	706. 8	676	444	106	20	18	16	6	115	147
021.25.630	790. 8	746	514	106	24	18	16	6	129	173
022.25.630	790. 4	746	514	106	24	18	16	8	96	170
021.25.710	862. 8	826	594	106	24	18	16	6	141	190
022.25.710	862. 4	826	594	106	24	18	16	8	105	187
021.30.800	982. 4	942	658	124	30	22	20	8	120	305
022.30.800	988	942	658	124	30	22	20	10	96	307
021.30.900	1086.4	1042	758	124	30	22	20	8	133	349
022.30.900	1088	1042	758	124	30	22	20	10	106	348
021.30.1000	1198	1142	858	124	36	22	20	10	117	396
022.30.1000	1197.6	1142	858	124	36	22	20	12	97	391
021.30.1120	1318	1262	978	124	36	22	20	10	129	445
022.30.1120	1317.6	1262	978	124	36	22	20	12	107	439
021.40.1250	1497.6	1426	1074	160	40	26	24	12	122	784
022.40.1250	1495.2	1426	1074	160	40	26	24	14	104	774
021.40.1400	1641.6	1576	1224	160	40	26	24	12	134	870
022.40.1400	1649.2	1576	1224	160	40	26	24	14	115	878
021.40.1600	1845.2	1776	1424	160	45	26	24	14	129	995
022.40.1600	1852.8	1776	1424	160	45	26	24	16	113	1003
021.40.1800	2055.2	1976	1624	160	45	26	24	14	144	1147
022.40.1800	2060.8	1976	1624	160	45	26	24	16	126	1151
021.50.2000	2300.8	2215	1785	190	48	33	30	16	141	1794
022.50.2000	2300.4	2215	1785	190	48	33	30	18	125	1780
021.50.2240	2540.8	2455	2025	190	48	33	30	16	156	2017
022.50.2240	2552.4	2455	2025	190	48	33	30	18	139	2048
021.50.2500	2804.4	2715	2285	190	56	33	30	18	153	2246
022.50.2500	2816	2715	2285	190	56	33	30	20	138	2280
021.50.2800	3110.4	3015	2585	190	56	33	30	18	170	2553
022.50.2800	3116	3015	2585	190	56	33	30	20	153	2563
021.60.3150	3536	3428	2872	226	56	45	42	20	174	4428
022.60.3150	3537.6	3429	2873	227	57	46	43	22	158	4414
021.60.3550	3936	3828	3272	226	56	45	42	20	194	5012
022.60.3550	3933.6	3828	3272	226	56	45	42	22	176	4967
021.60.4000	4395.6	4278	3722	226	60	45	42	22	197	5706
022.60.4000	4395	4278	3722	226	60	45	42	25	173	5656
021.60.4500	4879.6	4778	4222	226	60	45	42	22	219	6293
022.60.4500	4895	4778	4222	226	60	45	42	25	193	6385

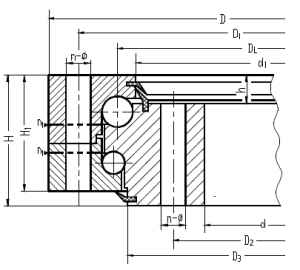

型号 DL mm	D mm	d mm	H mm	n	φ mm	M mm	参考重量 kg
020.25.500	616	384	106	20	18	16	121
020.25.560	676	444	106	20	18	16	136
020.25.630	746	514	106	24	18	16	152
020.25.710	826	594	106	24	18	16	172
020.30.800	942	658	124	30	22	20	284
020.30.900	1042	758	124	30	22	20	316
020.30.1000	1142	858	124	36	22	20	349
020.30.1120	1262	978	124	36	22	20	394
020.40.1250	1426	1074	160	40	26	24	709
020.40.1400	1576	1224	160	40	26	24	787
020.40.1600	1776	1424	160	45	26	24	899
020.40.1800	1976	1624	160	45	26	24	1018
020.50.2000	2215	1785	190	48	33	30	1586
020.50.2240	2455	2025	190	48	33	30	1789
020.50.2500	2715	2285	190	56	33	30	1990
020.50.2800	3015	2585	190	56	33	30	2243
020.60.3150	3428	2872	226	56	45	42	3762
020.60.3550	3828	3272	226	56	45	42	4272
020.60.4000	4278	3722	226	60	45	42	4828
020.60.4500	4778	4222	226	60	45	42	5465
