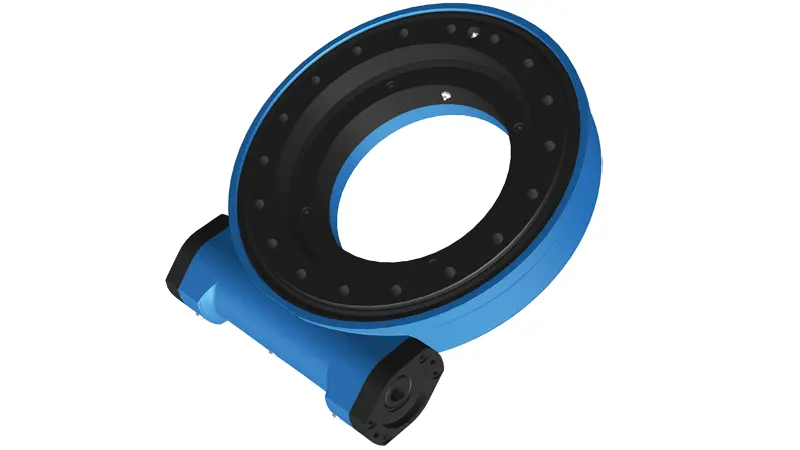

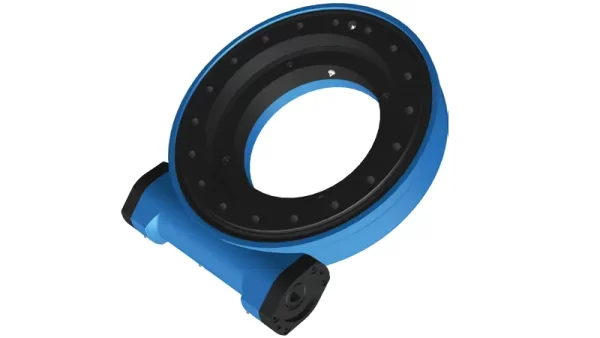

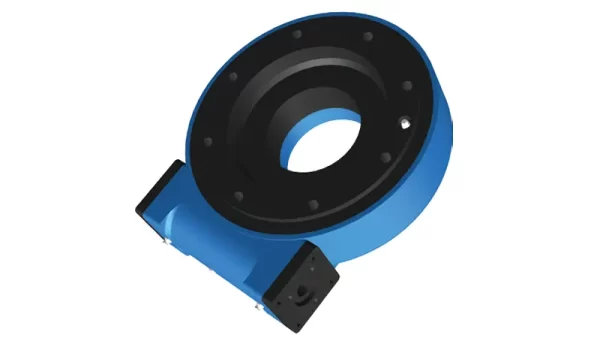

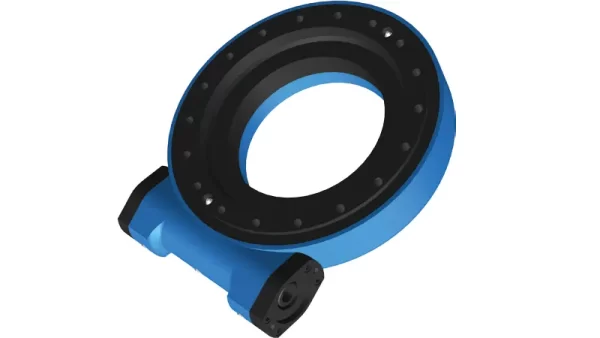

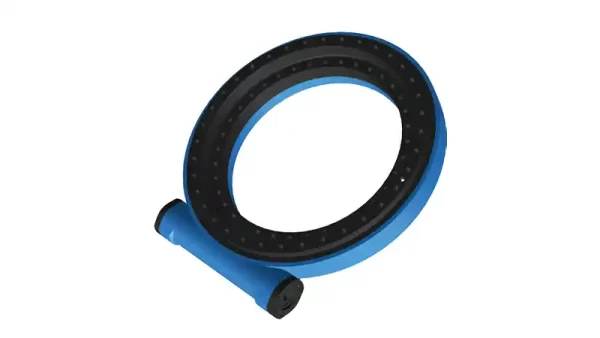

SE 系列回转驱动

SE系列回转驱动是一种集成化的传动解决方案，广泛应用于太阳能光伏跟踪系统、工程机械、工业自动化及模块化设备中。与传统齿轮传动方式相比，SE系列回转驱动采用蜗轮蜗杆结构，具备自锁功能，能够在停止状态下保持设备的稳定性与安全性。这一特性使其在风力较大的户外环境中依然能够确保光伏板或设备的精准定位，避免因意外转动带来的能量损失或安全隐患。

SE系列回转驱动以其紧凑的结构和优异的承载能力而受到市场欢迎。驱动装置内部通过高精度加工的蜗杆与回转支承相结合，不仅实现了扭矩的高效传递，还提升了整体使用寿命。其密封设计有效阻隔灰尘、水汽与杂质侵入，保证设备在恶劣环境下依然能够稳定运行，适用于沙漠、海边等复杂工况。

	输出转矩	倾覆力矩	保持力矩	轴向静荷载	径向静荷载	轴向动荷载	径向动荷载	减速比	精度等级	自锁	重量
SE3	400 N.m	1100 N.m	2000 N.m	30 KN	16.6 KN	9.6 KN	8.4 KN	62:1	0.2°	YES	12kg
SE3	295 lbf.ft	811 lbf.ft	1476 lbf.ft	6744 lbf	3732 lbf	2158 lbf	1888 lbf	62:1
SE5	600 N.m	1800 N.m	5000 N.m	76 KN	22.6 KN	13.8 KN	11.8 KN	62:1	0.2°	YES	12kg
SE5	443 lbf.ft	1328 lbf.ft	3688 lbf.ft	17085 lbf	5081 lbf	3102 lbf	2653 lbf	62:1
SE7	1000 N.m	13500 N.m	10400 N.m	133 KN	53 KN	32 KN	28 KN	73:1	0.2°	YES	21kg
SE7	738 lbf.ft	9957 lbf.ft	7671 lbf.ft	29900 lbf	11915 lbf	7194 lbf	6295 lbf	73:1
SE9	6.5 KN.m	33.9 KN.m	38.7 KN.m	338 KN	135 KN	81 KN	71 KN	61:1	0.17°	YES	49kg
SE9	4794 lbf.ft	25×10³ lbf.ft	29×10³ lbf.ft	76×10³ lbf	30×10³ lbf	18×10³ lbf	16×10³ lbf	61:1
SE12	7.5 KN.m	54.3 KN.m	43 KN.m	475 KN	190 KN	114 KN	100 KN	78:1	0.17°	YES	61kg
SE12	5532 lbf.ft	40×10³ lbf.ft	32×10³ lbf.ft	107×10³ lbf	43×10³ lbf	26×10³ lbf	23×10³ lbf	78:1
SE14	8 KN.m	67.8 KN.m	48 KN.m	555 KN	222 KN	133 KN	117 KN	85:1	0.17°	YES	64kg
SE14	5900 lbf.ft	50×10³ lbf.ft	35×10³ lbf.ft	125×10³ lbf	50×10³ lbf	30×10³ lbf	26×10³ lbf	85:1
SE17	10 KN.m	135.6 KN.m	72.3 KN.m	970 KN	390 KN	235 KN	205 KN	102:1	0.15°	YES	105kg
SE17	7400 lbf.ft	100×10³ lbf.ft	53×10³ lbf.ft	218×10³ lbf	88×10³ lbf	53×10³ lbf	46×10³ lbf	102:1
SE21	15 KN.m	203 KN.m	105.8 KN.m	1598 KN	640 KN	335 KN	335 KN	125:1	0.15°	YES	149kg
SE21	1100 lbf.ft	150×10³ lbf.ft	78×10³ lbf.ft	359×10³ lbf	144×10³ lbf	87×10³ lbf	75×10³ lbf	125:1
SE25	18 KN.m	271 KN.m	158.3 KN.m	2380 KN	945 KN	590 KN	470 KN	150:1	0.15°	YES	204kg
SE25	13300 lbf.ft	200×10³ lbf.ft	117×10³ lbf.ft	531×10³ lbf	212×10³ lbf	133×10³ lbf	100×10³ lbf	150:1

相关产品

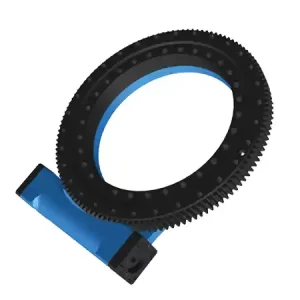

W 系列回转驱动

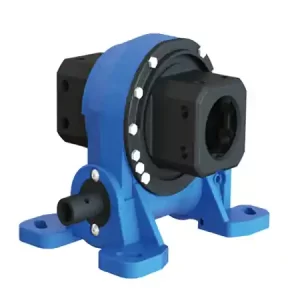

V 系列回转驱动

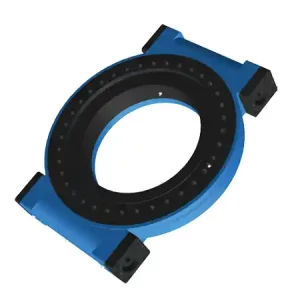

WEA-2 系列回转驱动
