三排滚柱式回转支承

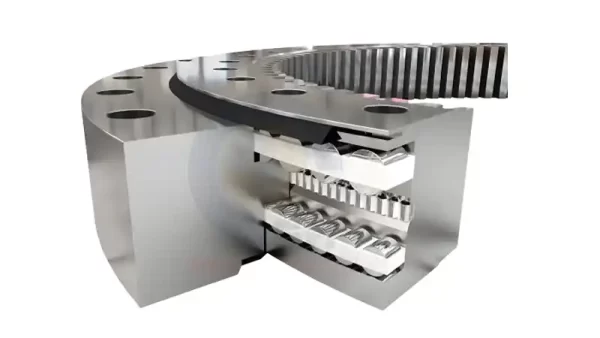

三排滚柱式回转支承是所有回转支承中承载能力较强的一种结构形式。其内部由三排独立滚柱组成，上排和下排主要承受轴向载荷，中间一排则承担径向力，各排受力清晰，分工明确。由于滚柱与滚道接触线长，接触面积大，因此该类型支承可承受极大的轴向力、径向力及倾覆力矩，尤其适合超大直径和重载工况。结构设计虽然较为复杂，但能保证高稳定性和强度，运行时受力均匀、可靠性高。三排滚柱式回转支承一般采用内齿或外齿驱动，适合安装在大型起重机械、矿山设备、港口机械及高强度回转平台中。

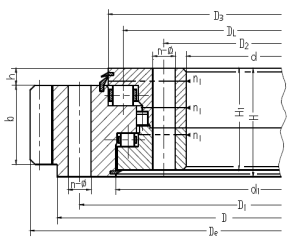

型号 D_Lmm	De mm	D mm	d mm	H mm	n	φ mm	M mm	m mm	z	参考重量 kg
133.25.500	337	634	366	148	24	18	16	5	68	208
134.25.500	338.4	634	366	148	24	18	16	6	57	207
133.25.560	397	694	426	148	24	18	16	5	80	233
134.25.560	398.4	694	426	148	24	18	16	6	67	232
133.25.630	458.4	764	496	148	28	18	16	6	77	265
134.25.630	459.2	764	496	148	28	18	16	8	58	263
133.25.710	536.4	844	576	148	28	18	16	6	90	302
134.25.710	539.2	844	576	148	28	18	16	8	68	298
133.32.800	595.2	964	636	182	36	22	20	8	75	507
134.32.800	594	964	636	182	36	22	20	10	60	505
133.32.900	691.2	1064	736	182	36	22	20	8	87	579
134.32.900	694	1064	736	182	36	22	20	10	70	572
133.32.1000	784	1164	836	182	40	22	20	10	79	649
134.32.1000	784.8	1164	836	182	40	22	20	12	66	644
133.32.1120	904	1284	956	182	40	22	20	10	91	733
134.32.1120	904.8	1284	956	182	40	22	20	12	76	726
133.40.1250	988.8	1445	1055	220	45	26	24	12	83	1179
134.40.1250	985.6	1445	1055	220	45	26	24	14	71	1178
133.40.1400	1144.8	1595	1205	220	45	26	24	12	96	1317
134.40.1400	1139.6	1595	1205	220	45	26	24	14	82	1320
133.40.1600	1335.6	1795	1405	220	48	26	24	14	96	1527
134.40.1600	1334.4	1795	1405	220	48	26	24	16	84	1521
133.40.1800	1531.6	1995	1605	220	48	26	24	14	110	1741
134.40.1800	1526.4	1995	1605	220	48	26	24	16	96	1746
133.20.2000	1760	2147		132	54	26	24	16	111	947
133.25.2000	1728	2181		147	44	33	30	16	109	1262
133.45.2000	1702.4	2221	1779	231	60	33	30	16	107	2220
134.45.2000	1699.2	2221	1779	231	60	33	30	18	95	2218
133.25.2240	1944	2421		147	48	33	30	18	109	1476
133.32.2240	1908	2458		181	40	39	36	18	107	2111
133.45.2240	1926.4	2461	2019	231	60	33	30	16	121	2569
134.45.2240	1933.2	2461	2019	231	60	33	30	18	108	2528
133.25.2500	2214	2681		147	54	33	30	18	124	1622
133.32.2500	2178	2718		181	44	39	36	18	122	2321
133.45.2500	2185.2	2721	2279	231	72	33	30	18	122	3005
134.45.2500	2188	2721	2279	231	72	33	30	20	110	2976
133.25.2800	2500	2981		147	60	33	30	20	126	1855
133.32.2800	2460	3018		181	48	39	36	20	124	2669
133.40.2800	2460	3038		220	48	39	36	20	124	3374
133.45.2800	2491.2	3021	2579	231	72	33	30	18	139	3372
134.45.2800	2488	3021	2579	231	72	33	30	20	125	3370
133.32.3150	2820	3368		181	56	39	36	20	142	2947
133.40.3150	2794	3388		220	56	39	36	22	128	3867
133.50.3150	2768	3432	2868	270	72	45	42	20	139	5201
134.50.3150	2758.8	3432	2868	270	72	45	42	22	126	5234
133.32.3550	3190	3768		181	66	39	36	22	146	3467
133.40.3550	3190	3788		220	66	39	36	22	146	4380
133.50.3550	3168	3832	3268	270	72	45	42	20	159	5920
134.50.3550	3154.8	3832	3268	270	72	45	42	22	144	5992
133.32.4000	3652	4218		181	72	39	36	22	167	3847
133.40.4000	3624	4238		220	72	39	36	24	152	5051
133.50.4000	3616.8	4282	3718	270	80	45	42	22	165	6569
134.50.4000	3610	4282	3718	270	80	45	42	25	145	6582
133.40.4500	4128	4738		220	84	39	36	24	173	5635
133.50.4500	4122.8	4782	4218	270	80	45	42	22	188	7392
134.50.4500	4110	4782	4218	270	80	45	42	25	165	7463

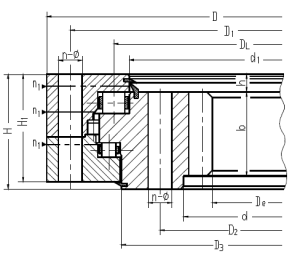

型号	De mm	d mm	H mm	D2 mm	n	φ mm	M mm	参考重量
131.25.500	664	366	148	402	24	18	16	211
132.25.500	664.8	366	148	402	24	18	16	210
131.25.560	724	426	148	462	24	18	16	236
132.25.560	724.8	426	148	462	24	18	16	235
131.25.630	808.8	496	148	532	28	18	16	275
132.25.630	806.4	496	148	532	28	18	16	270
131.25.710	886.8	576	148	612	28	18	16	310
132.25.710	886.4	576	148	612	28	18	16	306
131.32.800	1006.4	636	182	680	36	22	20	515
132.32.800	1008	636	182	680	36	22	20	512
131.32.900	1102.4	736	182	780	36	22	20	577
132.32.900	1108	736	182	780	36	22	20	591
131.32.1000	1218	836	182	880	40	22	20	662
132.32.1000	1221.6	836	182	880	40	22	20	662
131.32.1120	1338	956	182	1000	40	22	20	746
132.32.1120	1341.6	956	182	1000	40	22	20	746
131.40.1250	1509.6	1055	220	1107	45	26	24	1194
132.40.1250	1509.2	1055	220	1107	45	26	24	1183
131.40.1400	1665.6	1205	220	1257	45	26	24	1364
132.40.1400	1663.2	1205	220	1257	45	26	24	1345
131.40.1600	1873.2	1405	220	1457	48	26	24	1577
132.40.1600	1868.8	1405	220	1457	48	26	24	1545
131.40.1800	2069.2	1605	220	1657	48	26	24	1766
132.40.1800	2076.8	1605	220	1657	48	26	24	1782
131.20.2000	2236.8	1853	132	1905	54	26	24	958
131.25.2000	2268.8	1819	147	1885	44	33	30	1277
131.45.2000	2300.8	1779	231	1845	60	33	30	2254
132.45.2000	2300.4	1779	231	1845	60	33	30	2235
131.25.2240	2516.4	2059	147	2125	48	33	30	1447
131.32.2240	2552.4	2022	181	2100	40	39	36	2074
131.45.2240	2556.8	2019	231	2085	60	33	30	2626
132.45.2240	2552.4	2019	231	2085	60	33	30	2584
131.25.2500	2786.4	2319	147	2385	54	33	30	1645
131.32.2500	2822.4	2282	181	2360	44	39	36	2373
131.45.2500	2822.4	2279	231	2345	72	33	30	2925
132.45.2500	2816	2279	231	2345	72	33	30	2867
131.25.2800	3096	2619	147	2685	60	33	30	1874
131.32.2800	3136	2582	181	2660	48	39	36	2705
131.40.2800	3136	2562	220	2640	48	39	36	3430
131.45.2800	3110.4	2579	231	2645	72	33	30	3221
132.45.2800	3116	2579	231	2645	72	33	30	3233
131.32.3150	3476	2932	181	3010	56	39	36	2969
131.40.3150	3515.6	2912	220	2990	56	39	36	4003
131.50.3150	3536	2868	270	2958	72	45	42	5276
132.50.3150	3537.6	2868	270	2958	72	45	42	5260
131.32.3550	3889.6	3332	181	3410	66	39	36	3411
131.40.3550	3911.6	3312	220	3390	66	39	36	4468
131.50.3550	3936	3268	270	3358	72	45	42	5998
132.50.3550	3933.6	3268	270	3358	72	45	42	5944
131.32.4000	4351.6	3782	181	3860	72	39	36	3940
131.40.4000	4363.2	3762	220	3840	72	39	36	5045
131.50.4000	4395.6	3718	270	3808	80	45	42	6833
132.50.4000	4395	3718	270	3808	80	45	42	6772
131.40.4500	4867.2	4262	220	4340	84	39	36	5681
131.50.4500	4901.6	4218	270	4308	80	45	42	7809
132.50.4500	4895	4218	270	4308	80	45	42	7674

型号 D_Lmm	D mm	d mm	H mm	n	φ mm	M mm	参考重量 kg
130.25.500	634	366	148	24	18	16	201
130.25.560	694	426	148	24	18	16	225
130.25.630	764	496	148	28	18	16	255
130.25.710	844	576	148	28	18	16	285
130.32.800	964	636	182	36	22	20	482
130.32.900	1064	736	182	36	22	20	545
130.32.1000	1164	836	182	40	22	20	606
130.32.1120	1284	956	182	40	22	20	683
130.40.1250	1445	1055	220	45	26	24	1094
130.40.1400	1595	1205	220	45	26	24	1228
130.40.1600	1795	1405	220	48	26	24	1409
130.40.1800	1995	1605	220	48	26	24	1593
130.45.2000	2221	1779	231	60	33	30	2046
130.45.2240	2461	2019	231	60	33	30	2307
130.45.2500	2721	2279	231	72	33	30	2720
130.45.2800	3021	2579	231	72	33	30	3079
130.50.3150	3432	2868	270	72	45	42	4778
130.50.3550	3832	3268	270	72	45	42	5437
130.50.4000	4282	3718	270	80	45	42	6039
130.50.4500	4782	4218	270	80	45	42	6847
